Ex1：图像读取和显示以及像素操作

Posted 2019-10-10Visited

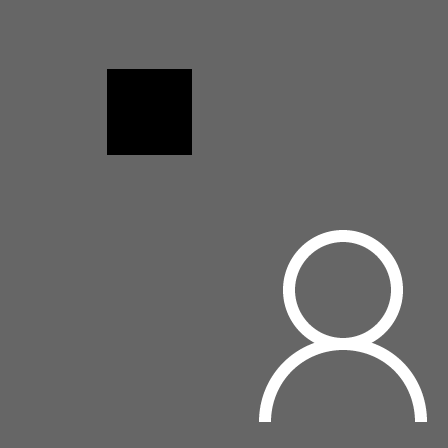

1. 读入 1.bmp 文件，并用 CImg.display() 显示。

先传入文件（文件放在项目的当前目录下）生成 CImg 对象：

1
CImg<unsigned char> img("./1.bmp");

然后调用 display 方法即可展示图像：

1
2
3
4
// 1. 展示图像
static void step1(CImg<unsigned char>& img) {
    img.display();
}

2. 把图像中白色区域变成红色，黑色区域变成绿色

使用 CImg 库里的 cimg_forXY 遍历一遍整个图像，判断每个像素的 RGB 的值并执行相应的操作即可：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
// 2. 把图像中白色区域变成红色，黑色区域变成绿色
static void step2(CImg<unsigned char>& img) {
    cimg_forXY(img, x, y) {
        if (img(x, y, 0) == 255 && img(x, y, 1) == 255 && img(x, y, 2) == 255) {
            // 填充为红色
            img(x, y, 0) = 255;
            img(x, y, 1) = 0;
            img(x, y, 2) = 0;
        } else if (img(x, y, 0) == 0 && img(x, y, 1) == 0 && img(x, y, 2) == 0) {
            // 填充为绿色
            img(x, y, 0) = 0;
            img(x, y, 1) = 255;
            img(x, y, 2) = 0;
        }
    }
}

得到下图结果：

上图可见边界处理得不是很好，调整下参数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// 2. 把图像中白色区域变成红色，黑色区域变成绿色
static void step2(CImg<unsigned char>& img) {
    cimg_forXY(img, x, y) {
        // 调整参数使边界保持完整
        // if (img(x, y, 0) == 255 && img(x, y, 1) == 255 && img(x, y, 2) == 255) {
        if (img(x, y, 0) == 120 && img(x, y, 1) == 120 && img(x, y, 2) == 120) {
            // 填充为红色
            img(x, y, 0) = 255;
            img(x, y, 1) = 0;
            img(x, y, 2) = 0;
        } else if (img(x, y, 0) == 0 && img(x, y, 1) == 0 && img(x, y, 2) == 0) {
            // 填充为绿色
            img(x, y, 0) = 0;
            img(x, y, 1) = 255;
            img(x, y, 2) = 0;
        }
    }
}

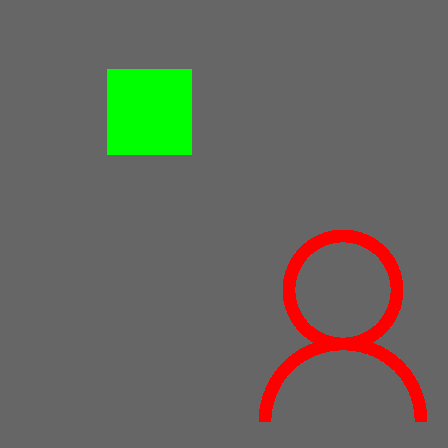

得到下图结果：

3. 在图上绘制一个等边三角形区域，其中心坐标(50,50)，边长为 40，填充颜色为蓝色。

可以使用线性规划的方法来确定三角形的区域，底边为 x 轴，并分别求出两条腰的方程，最后进行坐标变换即可：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// 定义根号3，等边三角形两条边的方程以及距离公式
#define sqrt3 sqrt(3.0)
#define f1(x) (sqrt3 * x + 20 * sqrt3)
#define f2(x) (-sqrt3 * x + 20 * sqrt3)
#define dis(x, y, x0, y0) (sqrt(pow((x) - (x0), 2) + pow((y) - (y0), 2)))

// 3. 在图上绘制一个等边三角形区域，其中心坐标(50,50)，边长为 40，填充颜色为蓝色。
static void step3(CImg<unsigned char>& img) {
    cimg_forXY(img, x, y) {
        // 进行坐标变换
        double xx = (double)x - 50.0;
        double yy = (double)y - 50.0 + 20.0 * sqrt3 / 3.0;
        // 利用线性规划来划分出等边三角形区域
        if (xx >= -20 && xx <= 20 && yy >= 0 && yy <= f1(xx) && yy <= f2(xx)) {
            // 填充为蓝色
            img(x, y, 0) = 0;
            img(x, y, 1) = 0;
            img(x, y, 2) = 255;
        }
    }
}

得到下图结果：

4. 在图上绘制一个圆形区域，圆心坐标(50,50)，半径为 15，填充颜色为黄色。

确定圆心和半径，判断点到圆心的距离是否大于半径即可：

1
2
3
4
5
6
7
8
9
10
// 4. 在图上绘制一个圆形区域，圆心坐标(50,50)，半径为 15，填充颜色为黄色。
static void step4(CImg<unsigned char>& img) {
    cimg_forXY(img, x, y) {
        if (dis(x, y, 50, 50) <= 15) {
            img(x, y, 0) = 255;
            img(x, y, 1) = 255;
            img(x, y, 2) = 0;
        }
    }
}

得到下图结果：

5. 在图上绘制一条长为 100 的直线段，起点坐标为(0, 0)，方向角为 135 度，直线的颜色为绿色。

题意理解为从左上角引一条 45 度角长度为 100 的直线段出来，即令 x 等于 y 即可：

1
2
3
4
5
6
7
8
9
10
// 5. 在图上绘制一条长为 100 的直线段，起点坐标为(0, 0)，方向角为 135 度，直线的颜色为绿色。
static void step5(CImg<unsigned char>& img) {
    cimg_forXY(img, x, y) {
        if (x == y && dis(x, y, 0, 0) <= 100) {
            img(x, y, 0) = 0;
            img(x, y, 1) = 255;
            img(x, y, 2) = 0;
        }
    }
}

得到下图结果：

6. 保存操作结果。

确保之前几步操作均在同一个对象中操作，然后调用 img.save() 方法即可：

1
2
3
4
// 6. 保存操作结果。
static void step6(CImg<unsigned char>& img) {
    img.save("./2.bmp");
}

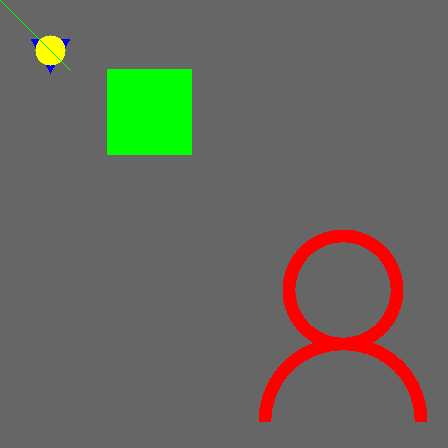

最后将图像保存在当前目录下的 2.bmp 文件中，图像为：

测试代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
#include <iostream>
#include "CImg.h"
#include "HW1.hpp"
using namespace cimg_library;

class Test {
public:
    Test(CImg<unsigned char>& img) : img(img) {}

    void test1() {
        HW1::step1(img);
        img.save("./step1.bmp");
    }

    void test2() {
        CImg<unsigned char> img(this->img);
        HW1::step2(img);
        img.save("./step2.bmp");
    }

    void test3() {
        CImg<unsigned char> img(200, 200, 1, 3);;
        HW1::step3(img);
        img.save("./step3.bmp");
    }

    void test4() {
        CImg<unsigned char> img(200, 200, 1, 3);;
        HW1::step4(img);
        img.save("./step4.bmp");
    }

    void test5() {
        CImg<unsigned char> img(200, 200, 1, 3);;
        HW1::step5(img);
        img.save("./step5.bmp");
    }

    void test6() {
        HW1::step2(img);
        HW1::step3(img);
        HW1::step4(img);
        HW1::step5(img);
        HW1::step6(img);
        img.save("./step6.bmp");
    }

    void runAll() {
        test1();
        test2();
        test3();
        test4();
        test5();
        test6();
    }

private:
    CImg<unsigned char>& img;
};

int main() {
    CImg<unsigned char> img("./1.bmp");
    Test test(img);
    test.runAll();
}
